Garmin GCV 20 UHD Module with GT34UHD-TM

  • Code: 010-02055-00
Garmin
(0)
€ 665,00 € 775,95 -14%
add to favorites
Garmin GCV 20 UHD Module with GT34UHD-TM

Ultra High-Definition: ultra-high definition sonar technology

! # 186230 %% alt %% #!

Discover the striking difference in clarity between the standard scan sonar on the left and the ultra-high definition ClearVü scan sonar on the right.

  • The new ultra-high definition technology provides crisp, incredibly detailed images of structures and fish
  • Ultra-high definition ClearVü technology delivers extraordinarily sharp images for better target discrimination and superior level of detail
  • Ultra-high definition SideVü technology provides extraordinarily sharp images for viewing bottom compliance and submerged structures on the sides of the vessel

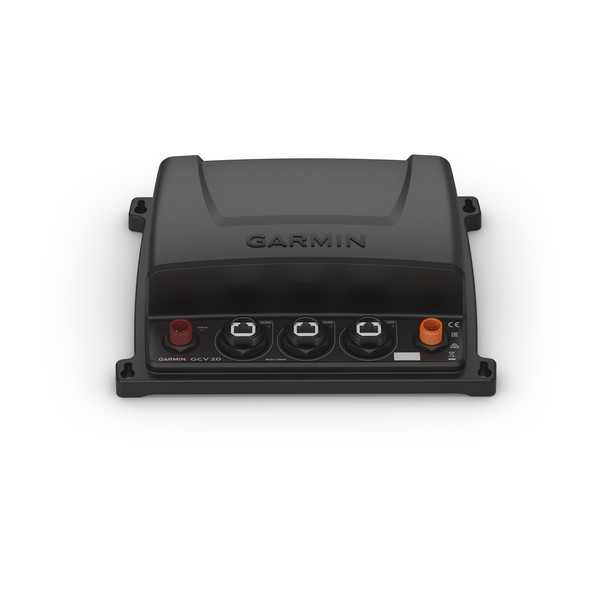

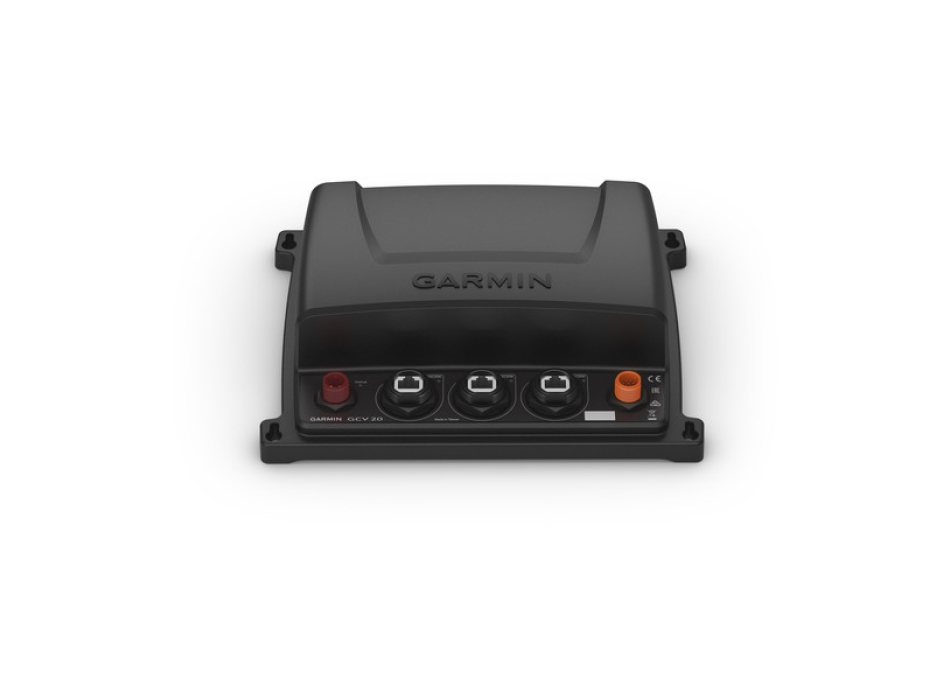

  • GCV ™ 20 black-box sonar module easy to install and simple to set up
  • Sharing images on all networked chartplotters

Garmin Marine's new Ultra High-Definition Sonar Technology will take you into a new era with ultra-high-definition ClearVü and SideVü functions, for ever-increasing detail of structures and fish under and on the sides of your boat.

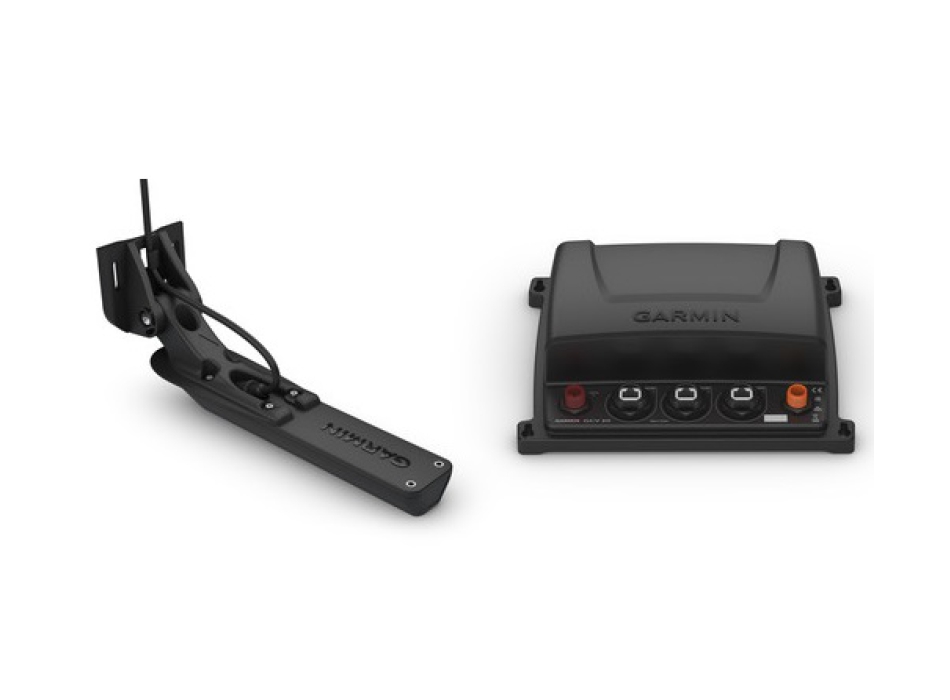

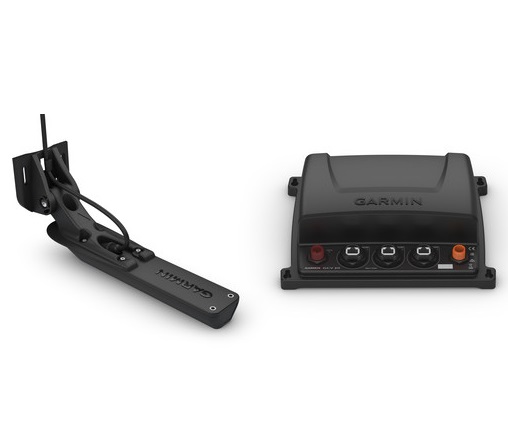

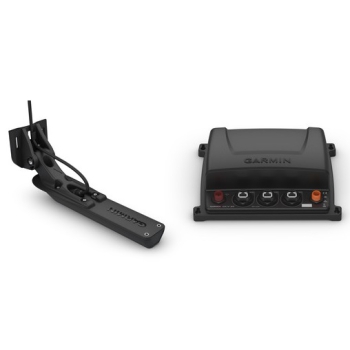

Thanks to the GCV ™ 20 black-box module and the included GT34UHD transducer you will have extraordinarily sharp and detailed images.


! # 186237 %% alt %% #!

Ultra High Definition ClearVü UHD

ClearVü UHD technology provides extraordinarily sharp and detailed images of structures and fish underneath the vessel and allows for higher resolution for better target discrimination and a higher level of detail.

Ultra High-Definition ClearVü Scanning
Ultra High-Definition ClearVü Scanning
Ultra High-Definition ClearVü Scanning

Ultra High Definition SideVü UHD

CHIRP SideVü UHD technology displays exceptionally sharp and detailed images of structures and fish on the sides of the boat.
It is thus possible to visualize the conformity of the bottom and of the submerged structures on the sides of the boat and quickly find new fishing spots.

Ultra High-Definition SideVü Scanning
Ultra High-Definition SideVü Scanning

Total sharing

Thanks to the Garmin Marine Network it is possible to share the very high definition images of the echo sounder among several chartplotters connected to the network.

Packaging:
Black-box GCV 20

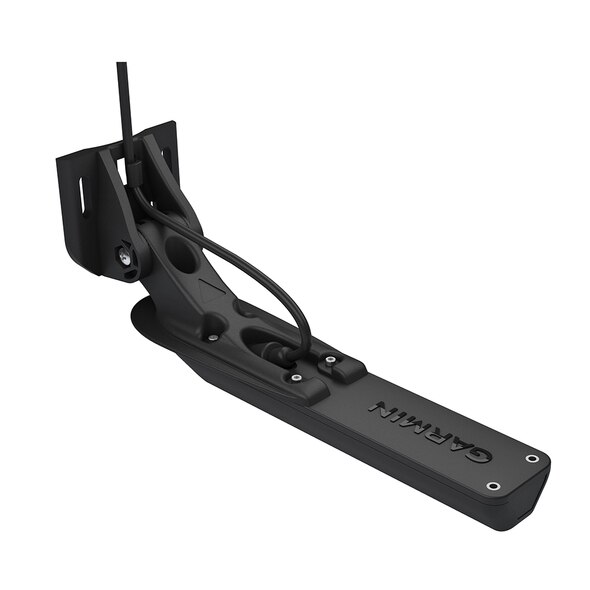

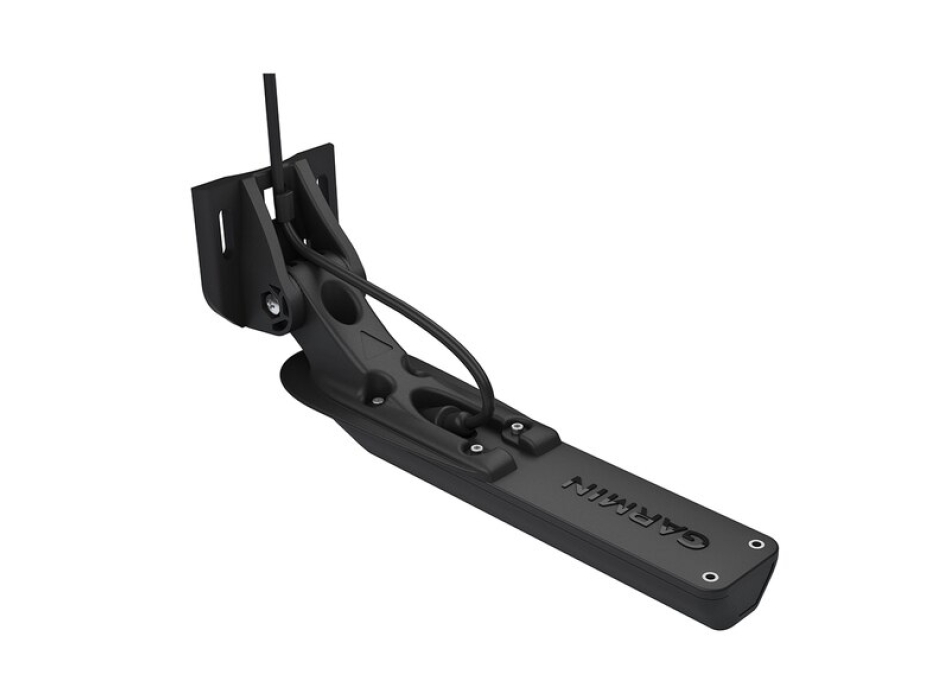

GT34UHD-TM transducer
Stern installation support
Support for installation on trolling motor
Power cord
Ethernet network cable
Installation kit
Documentation
Technical specifications

DIMENSIONS 251 mm x 192 mm x 66 mm
WEIGHT 845 g
IPX7 WATERPROOF CLASSIFICATION
TRANSMISSION POWER 500 W rms
GARMIN MARINE NETWORK ™ DOORS 3
OPERATING TEMPERATURE From -15 ° C to 70 ° C
Echosounder features and specifications
VERY HIGH DEFINITION CLEARVÜ yes
VERY HIGH DEFINITION SIDEVÜ yes
SUPPORTED FREQUENCIES ClearVü UHD ultra-high definition: 800 kHz; Ultra High Definition SideVü UHD: 1,200 kHz
MAXIMUM DEPTH ClearVü UHD ultra-high definition: 60 meters; Ultra High Definition SideVü UHD: 35 meters on each side, 75 meters in total
Electrical characteristics
SAFETY DISTANCE FROM THE COMPASS Minimum 30 cm
D. Salve, avrei bisogno di un info in merito al modulo GCV20 . io ho montato sul mio gommone uno strumento in consolle il 1223xsv con sonda da in terno p79 ( che uso in navigazione in quanto a forte velocità le atre di poppa le perdo). a questo attraverso un cavo ethernet ho collegato uno strumento 7407xsv a poppa che uso in pesca, quando monto il panoptix p31. Ora mi hanno regalato una sonda gt 56 .ma ho visto che il 1223 ha solo una porta per i trasduttori. Come posso fare per collegare anche questa sonda, che userei solo in pesca e quando scandaglio a bassa velocità.( montata su una staffa che si alza e abbassa. a poppa.) potrebbe andare il modulo GCV 20? Montando questo modulo riesco a continuare ad utilizzare il panoptix da entrambi gli strumenti? Cosa mi consiglia? Grazie Pierluigi Brunelli
R. 12-03-24<br /> Buonasera, la GCV20 non è compatibile con il GT56, perchè la GCV 20 è una box che accetta solo trasduttori GT34, quindi solo trasduttori per le funzioni Clear e SideVù, non ha funzione eco standard.<br /> Una possibilità è quella di acquistare il cavo Splitter che consente così di collegare il P79 e GT56 contemporaneamente, in questo modo visualizzerà sul display l'eco standard proveniente dal P79 e le funzioni Clear e Side Vù, non ovviamente l'eco standard proveniente dal GT56.<br /> https://www.painestore.it/garmin_cavo_splitter_da_12f_a_8m_-12m_pin<br /> Cordiali saluti.<br /> Luigi Bianchi
D. Buongiorno, Questo modulo + trasduttore sono compatibili con un Garmin GPSMap 1022 ( senza fishfinder ) ? Inoltre sono adatti per acquisizioni alta definizione in acque basse ( 5 - 10 metri circa ) ? Grazie
R. 11-03-23 Buongiorno, confermo la compatibilità con GPSMAP 1022, consigliato anche su fondali bassi, ma solo in acqua dolce, non in mare. Cordiali saluti. Luigi Bianchi
D. Buongiorno, acquistando il modulo in oggetto è compreso un display oppure deve essere installato sui supporti compatibili per poter visualizzare le immagini ? Grazie
R. 02-05-2021 Buonasera, non è compreso nessun Display, deve essere abbinato a strumenti compatibili. Cordiali saluti. Luigi Bianchi
